Injection weight: | 153g,171g,211g | material: | PET |
---|---|---|---|
tie-bar space(mm): | 375*375 | machine weight: | 3.4T |

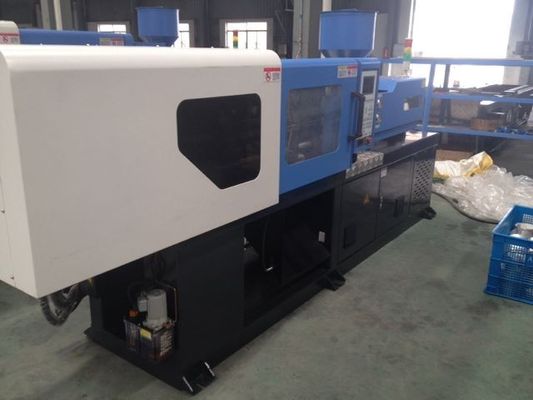

Mała wtryskarka Servo PET z układem hydraulicznym
1. CECHY
Optymalizując konstrukcję struktury przełączającej, maszyna zmniejsza skok otwarcia formy w stosunku do formy opaski kablowej, co znacznie skraca czas otwierania formy.
Specjalna śruba i lufa do nylonowej opaski kablowej, zdolność uplastyczniania jest wysoka, szybkość topnienia jest szybka.
Wałek formy, rama maszyny, elementy konstrukcji przełączającej, sztywne i wzmocnione w celu zapewnienia żywotności maszyny
Prędkość wtrysku jest większa niż normalna maszyna
Część kontrolna
Przyjmuje importowany komputer z wtryskiem tworzywa sztucznego, z dużym ekranem o wysokiej rozdzielczości i interfejsem człowiek-komputer w języku chińskim i angielskim. Poprzez niezależne sterowanie procesorem i obróbkę, podniósł prędkość działania systemu sterowania i alarmuje o bardzo wysokiej temperaturze oleju , poprawiając w ten sposób prędkość roboczą maszyny, wykorzystuje system kontroli temperatury w zamkniętej pętli, aby zapewnić dokładność i niezawodność temperatury cylindra, jest również wyposażony w funkcje zimnego startu, alarmowania i pamięci parametrów do modelowania , z ochroną hasłem, wtrysk i przełącznik są kontrolowane przez importowaną linijkę lokalizacji
Część zaciskowa
Silnik olejowy napędza regulację formy przekładni, z dobrą synchronizacją, Matryca może być regulowana automatycznie zgodnie z ustawionym ciśnieniem, co jest wygodne i niezawodne.
Pięć-wspierająca konstrukcja wału korbowego, forma i podpory wykorzystują konstrukcję portalową, o dobrej sztywności i wysokiej precyzji dopasowania, Przyjmując zoptymalizowaną komputerowo konstrukcję, forma wykorzystuje zdecydowanie mniejszy system analizy. Dzięki podwójnemu mechanizmowi ciągnącemu ma super wrażliwą niską funkcje ochrony ciśnieniowej, Mechaniczne, hydrauliczne i elektryczne zabezpieczenia zapewniły bezpieczeństwo ludzi, Demontowalny zbiornik zasypowy może być zainstalowany wygodnie i automatycznie, Ruchoma płyta pracuje na rolkach, z niewielkim tarciem i zrównoważonym i niezawodnym ruchem
Doskonała śruba i cylinder ze stopu chromu, molibdenu i aluminium zostały poddane procesowi azotowania, stosowanemu do różnych tworzyw sztucznych. Cylinder wtryskowy jest równoległy do równowagi z obu stron cylindra, aby zapewnić brak odchylenia dyszy, dobre uszczelnienie i nie ma przecieku gumy. jest wyposażony w system nośny z podwójnym słupkiem prowadzącym, który może wtryskiwać pod różnym ciśnieniem i przy różnych prędkościach, wykorzystuje również jedno-stopowe urządzenie do wstępnego wtrysku silnika hydraulicznego
2. Specyfikacja:
HM-110 | ||||
JEDNOSTKA WTRYSKOWA | JEDNOSTKA | ZA | b | do |
ŚREDNICA ŚRUBY | mm | 34 | 36 | 40 |
ŚRUBA RETIO L / D | L / D | 23.1 | 21,8 | 19,6 |
POJEMNOŚĆ WTRYSKU | cm3 | 167 | 188 | 232 |
WTRYSK WEIHGT | sol | 153 | 171 | 211 |
oz | 5.39 | 6.04 | 7,46 | |
STAW WTRYSKU | cm3 / s | 84,3 | 94,5 | 116,7 |
CIŚNIENIE WTRYSKOWE | Mpa | 206 | 183 | 149 |
PRĘDKOŚĆ ZAŁOGI | obr./min | 210 | ||
JEDNOSTKA ZACISKOWA | ||||
SIŁA ZACISKU | kN | 1100 | ||
FORMOWANY OTWARTY SKOK | mm | 330 | ||
PRZESTRZEŃ MIĘDZY BARAMI | mm | 375 × 375 | ||
MAKSYMALNA WYSOKOŚĆ | mm | 150 ~ 380 | ||
SKOK EJEKTORA | mm | 100 | ||
SIŁA EJEKTORA | kN | 38 | ||
INNE | ||||
MAKSYMALNE CIŚNIENIE POMPY | Mpa | 16 | ||
MOC SILNIKA POMPY | kW | 13 | ||
MOC NAGRZEWNICY | kW | 7.5 | ||
WYMIARY MASZYNY | mm | 4,3 × 1,2 × 1,75 | ||
POJEMNOŚĆ ZBIORNIKA NA OLEJ | L. | 170 | ||
CIĘŻAR MASZYNY | t | 3.1 |
3. Konfiguracja:
SKŁADNIK | MARKA I ORYGINAŁ | ||
Naprawiono pompę | Serwo | ||
system hydrauliczny | |||
SILNIK HYDRAULICZNY | INTERMOT-WŁOCHY-CHINY | INTERMOT-WŁOCHY-CHINY | |
STEROWNIK SILNIKA SERVO | / | TONGLING-CHINY | |
POMPA HYD | NAPRAWIONY | VICKERS-USA LUB JUKEN-JAPONIA | VICKERS-USA LUB JUKEN-JAPONIA |
POMPA PRZEKŁADNI | / | SUMITOMO-JAPONIA | |
ZAWÓR KIERUNKOWY | VICKERS-USA LUB JUKEN-JAPONIA | VICKERS-USA LUB JUKEN-JAPONIA | |
ZAWÓR PP | HNC-TAJWAN | / | |
SILNIK REGULOWANY FORMOWANIA | INTERMOT-WŁOCHY-CHINY | INTERMOT-WŁOCHY-CHINY | |
system elektryczny | |||
KONTROLER | TECHMATION-TAJWAN | TECHMATION-TAJWAN | |
PRZEKAŹNIK | SCHNEIDER-NIEMCY | SCHNEIDER-NIEMCY | |
PRZETWORNIK LINIOWY | MIRAN-CHINY | MIRAN-CHINY | |
WYŁĄCZNIK LIMITOWANY | SCHNEIDER-NIEMCY | SCHNEIDER-NIEMCY | |
PRZERYWACZ | SCHNEIDER-NIEMCY | LS-KOREA | |
ELEC'MOTOR | HUANQIU-CHINY | / | |
inni | |||
PRZEWÓD WYSOKOCIŚNIENIOWY | GOODYEAR-USA | GOODYEAR-USA | |
FOKA | Helate-England | Helate-England | |
AUTO SMAROWANIE | SL-CHINY | SL-CHINY | |
ŚRUBA I BECZKA | 38CrMoAlA-Chiny | 38CrMoAlA-Chiny |
4. Rysunek płyty
