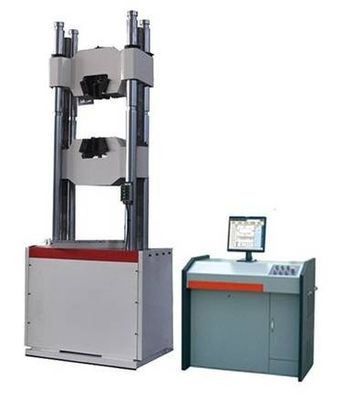

Cyfrowy wyświetlacz Hydrauliczna uniwersalna maszyna testująca Wysoka dokładność ogniwa obciążnikowego
Uniwersalna maszyna testowa HD-B611-S.pdf
HD-B616-1 30T Hydrauliczna uniwersalna maszyna testowa.pdf ...
HD-B616-2 60T Hydrauliczna uniwersalna maszyna testowa.pdf ...
HD-B616-3 100T Hydrauliczna uniwersalna maszyna testowa.pd ...
HD-B616-4 200T Hydrauliczna uniwersalna maszyna testowa.pd ...
1. instrukcja
Uniwersalna hydrauliczna maszyna do badania wytrzymałości na rozciąganie z bardzo dokładnym ogniwem obciążnikowymjest zaprojektowany z elektrohydraulicznym wyświetlaczem cyfrowym i ręcznym hydraulicznym układem ładowania, sterownik silnika głównego jest zamocowany oddzielnie.Charakteryzuje się wygodą pracy, stabilną pracą, wysoką dokładnością i stabilnym ładowaniem.Może wykonywać eksperymenty, takie jak rozciąganie, ściskanie, zginanie, cięcie itp. Na metalowych, niemetalicznych materiałach kompozytowych.
2. struktura
Silnik główny składa się z regulowanej podpory (podstawa, drążek gwintowany, poprzecznica ruchoma (zestaw dolnych zacisków)) oraz ramy roboczej (zbiornik oleju roboczego, tłok, platforma, belka nośna (zestaw górnych zacisków)).Element maszyny: wysokociśnieniowa pompa olejowa doprowadza olej do roboczego zbiornika oleju, tłok przesuwa się i dociska płytę i górną belkę poprzeczną do wykonania próby rozciągania i tłoczenia.Próbę rozciągania przeprowadza się w przestrzeni między poprzecznicą górną a poprzecznicą ruchomą.Silnik ratunkowy, przekładnia, napęd łańcuchowy obracają się z tą samą prędkością, aby poruszać poprzeczką.
3. charakterystyka
Uniwersalna hydrauliczna maszyna do badania wytrzymałości na rozciąganie z bardzo dokładnym ogniwem obciążnikowymma takie zalety, jak wysoka precyzja, niewielka waga, łatwa obsługa, automatyczne dociskanie hydrauliczne, długa żywotność i tak dalej.Ma zastosowanie do wykrywania różnych wskaźników, takich jak rozciąganie, wytrzymałość na ściskanie, zginanie itp. Do materiałów metalowych i niemetalicznych w różnych laboratoriach.
Główne specyfikacje
|
Model:
|
HD-B616
|
|
Maks.Obciążenie testowe:
|
60T
|
|
Błąd względny wskazanej wartości obciążenia:
|
± 1%
|
|
Maks.Skok suwaka:
|
250mm
|
|
Maks.Przestrzeń na rozciąganie:
|
800 mm (w tym skok tłoka)
|
|
Maks.Przestrzeń kompresji:
|
700 mm (w tym skok tłoka)
|
|
Pokaz:
|

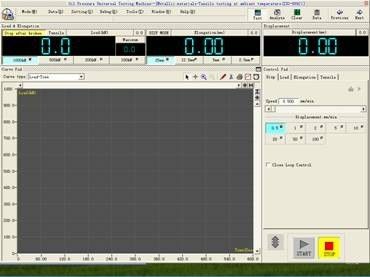

Sterowanie komputerowe i wyświetlanie
|
|
Uchwyty rozciągające do okrągłych próbek:
|
φ6-φ26mm
|
|
Wytrzymałe uchwyty do płaskich próbek:
|
0-15 mm
|
|
Odległość dla dwóch kolumn:
|
500mm
|
|
Rozmiar górnej i dolnej płyty:
|
200x200mm
|
|
Zakres gięcia:
|
450mm
|
|
Szerokość walca gnącego:
|
140mm
|
|
Dia.wałka gnącego:
|
30mm
|
|
Tryb mocowania:
|
Hydraulicznie
|
|
Transduktor:
|
ogniwo obciążnikowe
|
|
Pomiar deformacji:
|
YYU – 10/50
|
|
Wymiary ramy ładunkowej:
|
990 × 600 × 2435 mm
|
|
Wymiary kontrolera:
|
1140 × 700 × 930 mm
|
|
Cała waga:
|
2800kg
|
Główne standardowe akcesoria
|
Górna i dolna płyta dociskowa do kompresji (200 x 200 mm)
|
1 zestaw
|
|
Ekstensometr
|
1 zestaw
|
|
Okrągły uchwyt próbki do rozciągania (φ6-φ26mm)
|
1 zestaw
|
|
Płaski uchwyt na próbki do rozciągania (0-15 mm)
|
1 zestaw
|
|
Akcesoria do gięcia
|
1 zestaw
|
|
Wysoka dokładność tensometru
|
1 zestaw
|
|
Precyzyjny enkoder fotoelektryczny Pomiar przemieszczenia
|
1 zestaw
|
|
Pompa wysokiego ciśnienia
|
1 zestaw
|
|
Zawór proporcjonalny
|
1 zestaw
|
|
Elektrohydrauliczny serwozawór
|
1 zestaw
|
|
Akcesoria do strzyżenia (akcesoria opcjonalne)
|
1 zestaw
|
Dane techniczne
1. jest to typ cyfrowy
2. jest hydrauliczny
3. może wykonać próbę rozciągania, ściskania, zginania i tak dalej
1. instrukcja
Uniwersalna hydrauliczna maszyna wytrzymałościowa model WES-300B UTM została zaprojektowana z elektrohydraulicznym wyświetlaczem cyfrowym i ręcznym hydraulicznym układem ładowania, główny sterownik silnika jest oddzielnie zamocowany.Charakteryzuje się wygodą pracy, stabilną pracą, wysoką dokładnością i stabilnym ładowaniem.Może wykonywać eksperymenty, takie jak rozciąganie, ściskanie, zginanie, cięcie itp. Na metalowych, niemetalicznych materiałach kompozytowych.
2. struktura
Silnik główny składa się z regulowanej podpory (podstawa, drążek gwintowany, poprzecznica ruchoma (zestaw dolnych zacisków)) oraz ramy roboczej (zbiornik oleju roboczego, tłok, platforma, belka nośna (zestaw górnych zacisków)).Element maszyny: wysokociśnieniowa pompa olejowa doprowadza olej do roboczego zbiornika oleju, tłok przesuwa się i dociska płytę i górną belkę poprzeczną do wykonania próby rozciągania i tłoczenia.Próbę rozciągania przeprowadza się w przestrzeni między poprzecznicą górną a poprzecznicą ruchomą.Silnik ratunkowy, przekładnia, napęd łańcuchowy obracają się z tą samą prędkością, aby poruszać poprzeczką.
3. charakterystyka
Komputerowe sterowanie i wyświetlanie Hydrauliczna maszyna do badania wytrzymałości na rozciąganie metalu ma takie zalety, jak wysoka precyzja, niewielka waga, łatwa obsługa, automatyczne ciśnienie hydrauliczne zaciskania, długa żywotność i tak dalej.Ma zastosowanie do wykrywania różnych wskaźników, takich jak rozciąganie, wytrzymałość na ściskanie, zginanie itp. Do materiałów metalowych i niemetalicznych w różnych laboratoriach.
