Dane techniczne

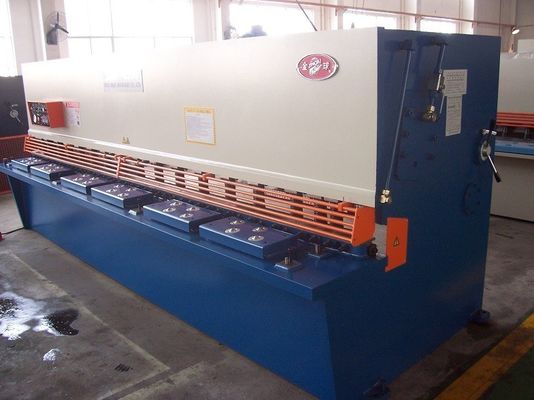

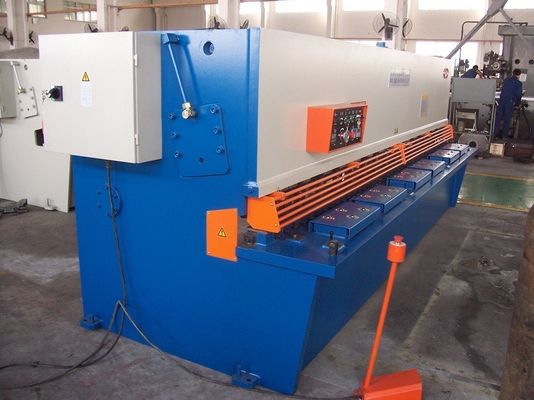

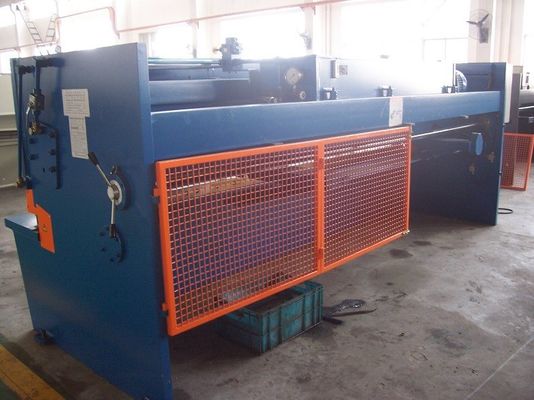

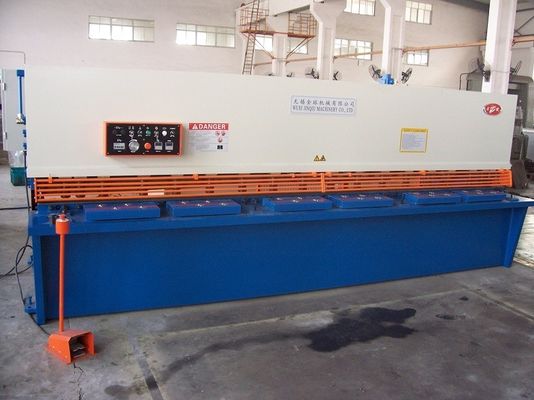

Hydrauliczna huśtawka Being Shearing, stalowa konstrukcja spawana, wibracje eliminujące naprężenia
QC12Y seria hydrauliczne nożyce wahadłowe główne funkcje:
(1) Konstrukcja spawana stalą, wibracje eliminujące naprężenia, o wysokiej wytrzymałości i dobrej sztywności (2) Hydrauliczny napęd górny, stabilność i niezawodność (3) Przy zastosowaniu szybkiego ręcznego wyregulowania, suw tnący może być dostosowany do odpowiedniego ścinania krótkiego arkusza (4) Z napędzanym silnikiem ogranicznikiem tylnym i licznikiem (5) ze standardową przednią ramą wsporczą (6) Główne komponenty elektryczne pochodzą od marki Siemens (7) Kurtyna bezpieczeństwa z tyłu standardu CE jest dostępna za dopłatą (8) Pedał nożny zrealizować awaryjny postój
Parametry techniczne:
| Model | Liczba uderzeń | Piec zakres pomiarowy | Kąt cięcia | Głównym silnikiem | Wymiar |
| QC12Y-4 × 2000 | 20 | 20-600 | 1 ° 30 ' | 7.5 | 2590 * 1610 * 1715 |
| QC12Y-4 × 2500 | 20 | 20-600 | 1 ° 30 ' | 7.5 | 3140 * 1610 * 1630 |
| QC12Y-4 × 4000 | 8 | 20-600 | 1 ° 30 ' | 7.5 | 4640 * 1610 * 1830 |
| QC12Y-6 × 2000 | 20 | 20-600 | 1 ° 30 ' | 7.5 | 2590 * 1610 * 1720 |
| QC12Y-6 × 2500 | 18 | 20-600 | 1 ° 30 ' | 7.5 | 3140 * 1610 * 1630 |
| QC12Y-6 × 3200 | 14 | 20-600 | 1 ° 30 ' | 7.5 | 3840 * 1610 * 1630 |
| QC12Y-6 × 4000 | 12 | 20-600 | 1 ° 30 ' | 11 | 4660 * 1670 * 1830 |
| QC12Y-6 × 5000 | 7 | 20-800 | 1 ° 30 ' | 11 | 5770 * 2150 * 2065 |
| QC12Y-6 × 6000 | 7 | 20-800 | 1 ° 30 ' | 15 | 6800 * 2300 * 2360 |
| | | | | |
System hydrauliczny:
- Zastosuj zintegrowany hydrauliczny system sterowania, bardziej niezawodny i łatwy w konserwacji. Układ hydrauliczny składa się z silnika, pompy oleju i grup zaworów i jest zainstalowany w górnej części skrzynki olejowej.
- Każdy pełny cykl roboczy można uzyskać poprzez sterowanie zaworem hydraulicznym. Zdalny zawór regulacyjny może regulować ciśnienie robocze po prawej stronie płyty ściennej.
- Wszystkie uszczelki w cylindrze są importowane, najbardziej znana marka, dobra jakość i wysoka wydajność
- Zabezpieczenie przed przepełnieniem jest przystosowane do układu hydraulicznego, który zapewnia brak wycieków, a poziom oleju można odczytać lub zobaczyć bezpośrednio
System kontroli cięcia:
- Czasy cięcia tego narzędzia obróbkowego są wyświetlane na Estun E10 NC i dokładnie pokazują cięcie po wielkości bloku i wyświetlaniu liczby.
- Można zapewnić równoległość odciętego arkusza i dokładność wielkości ścinania. Skok cięcia i czas cięcia można również kontrolować.
- Lekkie urządzenie wyrównujące ułatwia przeciąganie linii cięcia, Standardowa przednia rama nośna, Zestaw standardowych ostrzy
- System wykorzystuje akumulator hydrauliczny pęcherzowy jako energię pomocniczą, absorbuje wstrząsy ciśnienia, maszyna pracuje płynnie, cicho.
Ostrze Regulacja i cięcie Dokładność:
- Przyjąć pokrętło ręczne, aby szybko i dokładnie wyregulować prześwit noży, ścinanie w sekcjach, cięcie w cieniu.
- Prostokątne noże monoblokowe o długiej żywotności z 4 krawędziami tnącymi, wysokiej jakości wysokowęglowe ostrza wysokiej jakości D2.
- Kąt ścinania jest zmienny, co może zmniejszyć odkształcenie ścinające blachy i może ścinać znacznie grubszą blachę.
- System wykorzystuje akumulator hydrauliczny pęcherzowy jako energię pomocniczą, absorbuje wstrząsy ciśnienia, maszyna pracuje płynnie, cicho.
Zaawansowana technologia i procedury:
- Opcjonalnie: Sterownik holenderski Holland Delem DAC350, DAC360, DAC310 lub Estun E200 automatycznie steruje skróceniem, skrawaniem, kątem cięcia i ostrzami, dokładnie dopasowując liczbę obrabianych przedmiotów.
- Europejska elektryka kluczowa i hydrauliczne zawory Zaawansowane zintegrowany układ hydrauliczny o dobrej niezawodności - importowany z Niemiec.
-X prześwit nad tylnym rozstawem osi jest kontrolowany przez E10s, co zapewnia wyższą dokładność cięcia, Backgauge z opcjonalną śrubą kulową i prowadnicą liniową, maksymalny skok może osiągnąć 1000 mm.
