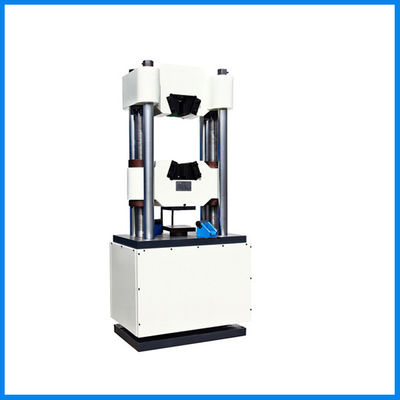

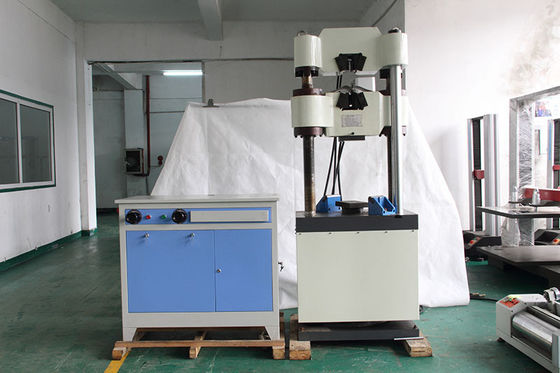

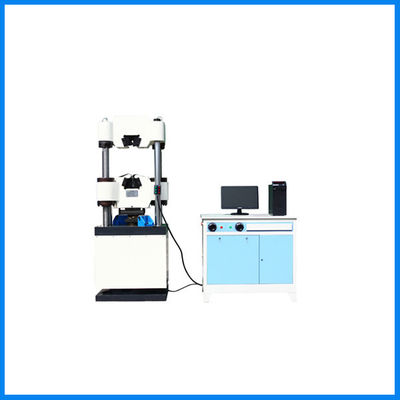

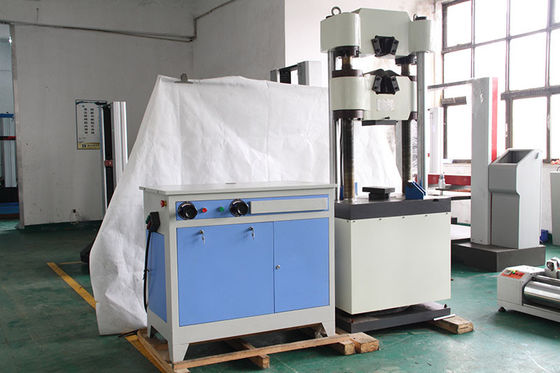

Hydrauliczna maszyna do prób rozciągania / zginania / ściskania 1000 kn
Pobieranie pliku:
Udostępnianie standardów maszyn do badania wytrzymałości na rozciąganie.pdf
Aplikacje:
- Testowana próbka: drewno, blacha stalowa, pręt stalowy, drut, śruba i inne materiały metalowe.
- Inny test z różnymi uchwytami: próba rozciągania, zginania, ściskania, ścinania.
- Oprogramowaniemoże wydaćraportz wynikami dla maks.siła, wydłużenie, wytrzymałość na rozciąganie, wytrzymałość na ściskanie, wytrzymałość na zginanie itp.
Metal:
- ASTM E8, EN 10002-1, ASTM A370: Próba rozciągania
- ASTM A370: Próba zginania
- ASTM B-117, ISO 3768: Test w mgle solnej
- ISO 6508: Test twardości Rockwella
- ISO 6507: Test twardości Vickersa
- ISO 6506, ASTM E10-14: Twardość Brinella
- ASTM E23,ISO 148: Próba udarności
Branża aplikacji:
- Produkty elektroniczne: telefony komórkowe, komputery, telewizory, magnetowidy i tak dalej
- Wyroby włókiennicze: ubrania, czapki, buty, liny
- Drut i kabel: kabel do transmisji danych, usb,
- Wyroby skórzane: torebki, portfele, buty skórzane, krzesła skórzane
- Oprzyrządowanie, pojazdy, wyroby z tworzyw sztucznych, metal,
- Przemysł spożywczy, chemiczny, materiałów budowlanych, medyczny, lotniczy
- Metal, żelazo, stal....
Hydrauliczna uniwersalna maszyna testująca Główne dane techniczne:
| Przedmiot |
Opis |
| Maks.obciążenie |
1000KN |
| Zakres obciążenia |
20KN-1000KN |
| Dokładność obciążenia |
±1% |
| Rozdzielczość wydłużenia |
0,01 mm |
| Skok tłoka |
250 mm |
| Maks.prędkość skoku tłoka |
50 mm/min |
| Dokładność wydłużenia |
±1% |
| Maks.Przestrzeń rozciągająca |
550 mm (bez skoku tłoka) |
| Maks.Przestrzeń kompresji |
500 mm (bez skoku tłoka) |
| Tryb wyświetlania |
komputer |
| Tryb mocowania |
Hydrauliczny |
| Tryb działania |
podręcznik |
| Płaska grubość próbki |
0-15 mm |
| Szerokość mocowania |
125 mm |
| Okrągła średnica próbki |
Φ13-φ60 mm |
| Rozmiar płyty kompresyjnej |
204*204mm |
| Wymiary ramy ładunkowej |
990x750x2200mm |
| Wymiary źródła oleju |
1200x550x1100mm |
Hydrauliczna uniwersalna maszyna testująca Główne standardowe akcesoria:
|
Górna i dolna płyta do kompresji (200x200mm)
|
1 zestaw
|
|
Tensometr
|
1 zestaw
|
|
Okrągły uchwyt próbki do rozciągania ( φ6-φ26mm )
|
1 zestaw
|
|
Płaski uchwyt próbki do rozciągania (0-15mm)
|
1 zestaw
|
|
Akcesoria do gięcia
|
1 zestaw
|
|
Wysoka dokładność ogniwa obciążnikowego
|
1 zestaw
|
|
Enkoder fotoelektryczny o wysokiej precyzji Pomiar przemieszczenia
|
1 zestaw
|
|
Pompa wysokiego ciśnienia
|
1 zestaw
|
|
Zawór proporcjonalny
|
1 zestaw
|
|
Serwozawór elektrohydrauliczny
|
1 zestaw
|
|
Akcesoria do ścinania (akcesoria opcjonalne)
|
1 zestaw
|
Obraz zasady ciśnienia hydraulicznego:
Charakterystyka zasady działania ciśnienia hydraulicznego
● Zastosuj importowaną pompę wysokiego ciśnienia, niższy poziom hałasu, stałe ciśnienie
● Projektowanie systemów dynamicznych i integracji konsoli, łatwe w obsłudze, oszczędzające miejsce do testowania
● Powierzchnia przez obróbkę natryskową, piękny wygląd
Główne wyposażenie standardowe:
| Górna i dolna płyta do kompresji |
200x200mm |
| Tensometr |
jeden komplet |
| Okrągły uchwyt próbki do rozciągania |
φ6-φ26mm jeden zestaw |
| Płaski uchwyt próbki do rozciągania |
0-15mm jeden zestaw |
| Akcesoria do gięcia |
jeden komplet |
| Wysoka dokładność ogniwa obciążnikowego |
jeden komplet |
|
Enkoder fotoelektryczny o wysokiej precyzji
Pomiar przemieszczenia
|
jeden komplet |
| Pompa wysokiego ciśnienia |
jeden komplet |
| Zawór proporcjonalny |
jeden komplet |
| Serwozawór elektrohydrauliczny |
jeden komplet |
|
Akcesoria opcjonalne
Akcesoria do strzyżenia
|
jeden komplet |
Krótkie wprowadzenie System sterowania STC300:
Całkowicie cyfrowy system sterowania w pętli zamkniętej STC300 ma wiele zaawansowanych funkcji i innowacji technologicznych, które znajdują odzwierciedlenie głównie w:
●Aby osiągnąć siłę testową, odkształcenie próbki, przemieszczenie tłoka i proces testowania, cztery sterowanie w pętli zamkniętej;
● System akwizycji danych składa się z 4-drożnych kanałów przetwornika A/D o wysokiej precyzji 24-bit.Maksymalna rozdzielczość do 1/300000, pełna niezależnie od sekcji;
● Użyj BB, AD, Xilinx i innych oryginalnych zintegrowanych urządzeń marki, w pełni cyfrowy projekt;
● Spełniają standard PCI, komputer i instalację automatycznej identyfikacji;;
● Elektroniczne systemy pomiarowe bez elementów analogowych, takich jak potencjometry, zapewniające wymienność w celu łatwej konserwacji i wymiany.
Krótkie wprowadzenie Oprogramowanie MaxTest:
Oprogramowanie MaxTest Zgodnie z GB228-87, GB228-2002 i innymi odpowiednimi przepisami ponad 30 norm krajowych
● System oprogramowania komputerowego jest wysoce zintegrowany, ma stabilną wydajność, jest łatwy w regulacji i tak dalej.W czasie rzeczywistym dane eksperymentalne mogą być zbierane, eksperymentalna realizacja dynamicznych krzywych wyświetlania w czasie rzeczywistym, pliki danych testowych mogą być używane z bazą danych Access lub sposobem SQLserve, aby zapisać duże bazy danych w celu ułatwienia współdzielenia zasobów w celu osiągnięcia klienta i zarządzania siecią i ponowna analiza użytkownika.W przypadku różnych zdefiniowanych przez użytkownika raportów word2000 oprogramowanie może łatwo uzyskać dostęp do rozwiązania różnych użytkowników lub tego samego użytkownika w różnych momentach raportów próbnych, które mają różne problemy.Oprogramowanie może obsługiwać siłę testową, przemieszczenie, czas, surowe dane i wynikową krzywą pochodną.
● Funkcja ochrony: ta maszyna ma dwa rodzaje oprogramowania i mechaniczną ochronę graniczną, przekroczenie maksymalnego obciążenia może zostać automatycznie wyłączone stosunek ustawienia dynamicznego;z przetężeniem, przepięciem, przeciążeniem i innymi funkcjami zabezpieczającymi.
● Kanały ładunkowe mogą być automatycznie oznaczane i intuicyjnie łatwe.
● Test partii może osiągnąć krzywe na różnych poziomach.
● Oprogramowanie umożliwia użytkownikowi dostosowanie ustawień szybkości w celu dostosowania szybkości komputera.Może również osiągnąć bardzo precyzyjną kalibrację prędkości w dowolnym momencie, dostosowując prędkość sekcji i kodowania.
● Monitorowanie procesu testowania: przebieg eksperymentu siła testowa, przemieszczenie, krzywe i inne parametry mogą być realizowane w czasie rzeczywistym.
● Klasyfikacja funkcji zarządzania prawami do oprogramowania: W celu poprawy bezpieczeństwa oprogramowania i danych oprogramowanie może ustawiać różne hasła w celu ochrony danych.
● Wyniki odtwarzają funkcje: współistnienie operacji próbnej jest kompletne, po godzinach, zgodnie z potrzebami użytkownika w dowolnym momencie w przyszłości, aby otworzyć i ponownie przeanalizować dane testowe.
● Według użytkownika można wybrać krzywą obciążenie ~ czas, obciążenie ~ przemieszczenie, przemieszczenie ~ czas, aby przeprowadzić testowanie i wyświetlanie danych, przechowywanie, analizę i drukowanie.
● Funkcja przechodzenia krzywej punkt po punkcie: klikając myszką na krzywe siły i odkształcenia wartości każdego punktu w celu uzyskania różnych parametrów.
●Funkcja porównania: Możesz jednocześnie obserwować liczbę krzywych eksperymentalnych, wiele krzywych można nakładać, lokalne wzmocnienie w celu uzyskania charakterystyki próbki do analizy.
● Interfejs zasilania: Interfejs kanału siłowego i oprogramowanie testowe zgodnie z potrzebami użytkownika z różnymi czujnikami i mogą być kalibrowane, modyfikowane parametry i normalny test.
● Częstotliwość próbkowania danych: Możesz wybrać zgodnie z wymaganiami testu użytkownika dotyczącymi częstotliwości próbkowania z dużą szybkością.
Obraz oprogramowania:
