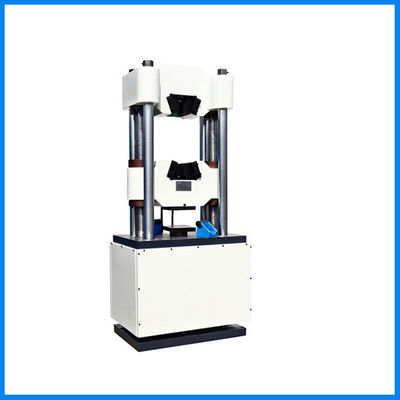

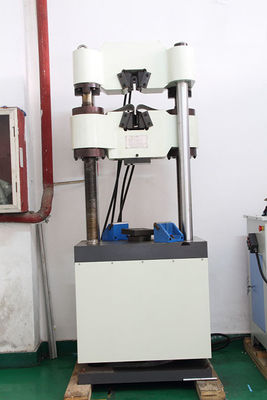

60T Test wytrzymałości na rozciąganie metalu Hydrauliczna maszyna do badania wytrzymałości na rozciąganie ze sterowaniem PC
HD-B616 60T Hydrauliczna uniwersalna maszyna testowa.pdf ...
Wprowadzenie do struktury:
60T PC Control Material Hydrauliczna maszyna do badania wytrzymałości na rozciąganie metali jest również nazywana maszyną do rozciągania, która jest odpowiednia do prób rozciągania, ściskania, zginania i ścinania różnych materiałów metalowych i niemetalicznych, które mogą być również używane do podobnych testów betonów, cementów i inne materiały niemetalowe.Maszyna przyjmuje cylinder typu pod spodem, regulowaną przestrzeń testową, czterokolumnową konstrukcję i ma funkcje automatycznego śledzenia pomiaru sił i przemieszczeń, maksymalnego trzymania maksymalnego obciążenia, a także wyświetlania prędkości ładowania, wyniki testów mogą być przechowywane i automatycznie drukowane. Nasza firma może dostosować analogowe uniwersalne maszyny testujące do wymagań klienta.
60T PC Materiał kontrolny Hydrauliczna maszyna do badania wytrzymałości na rozciąganie metalu służy głównie do wykonywania prób rozciągania, ściskania, zginania, ścinania itp. materiałów metalowych.W połączeniu z prostymi akcesoriami i urządzeniami, można go wykorzystać do osiągnięcia wielu rodzajów osiągów mechanicznych.
Cylinder olejowy znajduje się w dolnej części ramy obciążeniowej, przestrzeń naprężająca znajduje się na górze ramy obciążeniowej, przestrzeń sprężania i zginania znajduje się między dolną poprzeczką a stołem roboczym.Dolna poprzeczka jest napędzana silnikiem przez zwalniacz, przekładnię łańcuchową i parę śrub, więc należy wykonać regulację przestrzeni testowej.
300KN Load Cell Computer Control Hydrauliczna maszyna do prób rozciągania przyjmuje przetwornik ciśnienia oleju do pomiaru obciążenia, używa sterowania komputerowego i obciążenia wyświetlacza.
Główne specyfikacje:
|
Model:
|
HD-B616
|
|
Maks.Obciążenie testowe:
|
60T
|
|
Błąd względny wskazanej wartości obciążenia:
|
± 1%
|
|
Maks.Skok suwaka:
|
250mm
|
|
Maks.Przestrzeń na rozciąganie:
|
800 mm (w tym skok tłoka)
|
|
Maks.Przestrzeń kompresji:
|
700 mm (w tym skok tłoka)
|
|
Pokaz:
|
Sterowanie komputerowe i wyświetlanie
|
|
Uchwyty rozciągające do okrągłych próbek:
|
φ6-φ26mm
|
|
Wytrzymałe uchwyty do płaskich próbek:
|
0-15 mm
|
|
Odległość dla dwóch kolumn:
|
500mm
|
|
Rozmiar górnej i dolnej płyty:
|
200x200mm
|
|
Zakres gięcia:
|
450mm
|
|
Szerokość walca gnącego:
|
140mm
|
|
Dia.wałka gnącego:
|
30mm
|
|
Tryb mocowania:
|
Hydraulicznie
|
|
Transduktor:
|
ogniwo obciążnikowe
|
|
Pomiar deformacji:
|
YYU – 10/50
|
|
Wymiary ramy ładunkowej:
|
990 × 600 × 2435 mm
|
|
Wymiary kontrolera:
|
1140 × 700 × 930 mm
|
|
Cała waga:
|
2800kg
|
Główne standardowe akcesoria:
|
Górna i dolna płyta dociskowa do kompresji (200 x 200 mm)
|
1 zestaw
|
|
Ekstensometr
|
1 zestaw
|
|
Okrągły uchwyt próbki do rozciągania (φ6-φ26mm)
|
1 zestaw
|
|
Płaski uchwyt na próbki do rozciągania (0-15 mm)
|
1 zestaw
|
|
Akcesoria do gięcia
|
1 zestaw
|
|
Wysoka dokładność tensometru
|
1 zestaw
|
|
Precyzyjny enkoder fotoelektryczny Pomiar przemieszczenia
|
1 zestaw
|
|
Pompa wysokiego ciśnienia
|
1 zestaw
|
|
Zawór proporcjonalny
|
1 zestaw
|
|
Elektrohydrauliczny serwozawór
|
1 zestaw
|
|
Akcesoria do strzyżenia (akcesoria opcjonalne)
|
1 zestaw
|
Dane techniczne:
1. jest to typ cyfrowy
2. jest hydrauliczny
3. może wykonać próbę rozciągania, ściskania, zginania i tak dalej
1. instrukcja
Uniwersalna hydrauliczna maszyna wytrzymałościowa model WES-300B UTM została zaprojektowana z elektrohydraulicznym wyświetlaczem cyfrowym i ręcznym hydraulicznym układem ładowania, główny sterownik silnika jest oddzielnie zamocowany.Charakteryzuje się wygodą pracy, stabilną pracą, wysoką dokładnością i stabilnym ładowaniem.Może wykonywać eksperymenty, takie jak rozciąganie, ściskanie, zginanie, cięcie itp. Na metalowych, niemetalicznych materiałach kompozytowych.
2. struktura
Silnik główny składa się z regulowanej podpory (podstawa, drążek gwintowany, poprzecznica ruchoma (zestaw dolnych zacisków)) oraz ramy roboczej (zbiornik oleju roboczego, tłok, platforma, belka nośna (zestaw górnych zacisków)).Element maszyny: wysokociśnieniowa pompa olejowa doprowadza olej do roboczego zbiornika oleju, tłok przesuwa się i dociska płytę i górną belkę poprzeczną do wykonania próby rozciągania i tłoczenia.Próbę rozciągania przeprowadza się w przestrzeni między poprzecznicą górną a poprzecznicą ruchomą.Silnik ratunkowy, przekładnia, napęd łańcuchowy obracają się z tą samą prędkością, aby poruszać poprzeczką.
3. charakterystyka
Komputerowe sterowanie i wyświetlanie Hydrauliczna maszyna do badania wytrzymałości na rozciąganie metalu ma takie zalety, jak wysoka precyzja, niewielka waga, łatwa obsługa, automatyczne ciśnienie hydrauliczne zaciskania, długa żywotność i tak dalej.Ma zastosowanie do wykrywania różnych wskaźników, takich jak rozciąganie, wytrzymałość na ściskanie, zginanie itp. Do materiałów metalowych i niemetalicznych w różnych laboratoriach.
