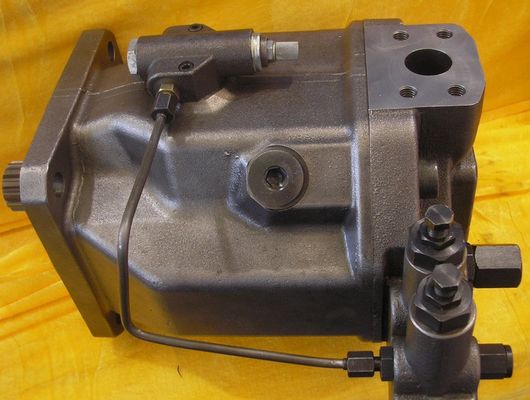

A10VSO140 Flow Control Axial Wysokociśnieniowa pompa hydrauliczna o pojemności skokowej 140 cm3
Szybkie Szczegóły
140ccm osiowe pompy hydrauliczne
Ciśnienie, przepływ, kontrola momentu obrotowego
Typ portu bocznego, pojedyncza pompa
Gwinty calowe SAE 4-otworowe UNC
do układu hydraulicznego metalurgii
Aplikacje:
Układ hydrauliczny, Maszyna inżynieryjna, Pompa do betonu, Układ hydrauliczny łodzi. Układ hydrauliczny koparki, ładowarki, metalurgii.
Osiowa pompa tłokowa o pojemności 140 cm3.
Ciśnienie, przepływ, kontrola momentu obrotowego
Zgodnie z ruchem wskazówek zegara
Perbunan seal
Wał wielowypustowy
Gwinty calowe SAE 4-otworowe UNC
Typ portu bocznego, pojedyncza pompa
A10VSO28, A10VSO45, A10VSO71, A10VSO100, A10VSO140
Dane techniczne:
Dane techniczne: | | | | 16/18 | 28 | 45 | 71 | 100 | 140 |
Przemieszczenie | | V g max | cm 3 | 18 | 28 | 45 | 71 | 100 | 140 |
maksymalna prędkość | | n maks | rpm | 3300 | 3000 | 2600 | 2200 | 2000 | 1800 |
Max. pływ | w n maks | q v | L / min | 59.4 | 84 | 117 | 156 | 200 | 252 |
w 1500 r / min | 27 | 42 | 68 | 107 | 150 | 210 |
Max. moc (Δp = 280bar) | w n maks | P maks | Kw | 27,7 | 39 | 55 | 73 | 93 | 118 |
w 1500 r / min | 12.6 | 20 | 32 | 50 | 70 | 98 |
Max. moment obrotowy (Δp = 280bar) | w V g max | Tmax | Nm | 80,1 | 125 | 200 | 316 | 445 | 623 |
Waga | | m | Kg | 12 | 15 | 21 | 33 | 45 | 60 |
Aplikacje:
System hydrauliczny. Ship Hydraulic system.
Korzyść:
Dobra jakość, konkurencyjna cena i szybka dostawa.
Niski poziom hałasu, mała objętość
Przemieszczenie | Kołnierz montażowy A (B) ISO (4) - otwór | Kołnierz montażowy C (D) SAE 2 (4) - otwór | A4 | A5 | A6 |
A1 | A3 | B2 | B10 | L (L1) | A1 | A3 | B2 | B10 | L (L1) |
18 | 80h8 | 109 | 7 | 11 | M16 × 1,5 | 82,55h8 | 106,4 | 6.3 | 11 | 9 / 16-18UNF | 134 | 25 | 20 |
28 | 100h8 | 140 | 9 | 14 | M18 × 1,5 | 101,6h8 | 146 | 9.5 | φ14 | 3 / 4-16 UNF | 174 | 32 | 20 |
45 | 100h8 | 140 | 9 | 14 | M22 × 1,5 | 101,6h8 | 146 | 9.5 | φ14 | 7 / 8-14 UNF | 174 | 40 | 25 |
71 | 125h8 | 180 | 9 | 18 | M22 × 1,5 | 127h8 | 181 | 12.7 | φ 18 | 7 / 8-14 UNF | 210 | 50 | 25 |
100 | 125h8 | 180 | 9 | 17,5 | M27 × 2 | 127h8 | 181 | 12.7 | 17,5 | 11 / 16-12 UNF | 210 | 60 | 32 |
140 | 180h8 | 158,4 × 158,4 | 9 | φ 18 | M27 × 2 | 152,4h8 | 161,6 × 161,6 | 12.7 | φ20 | 11 / 16-12 UNF | 200 × 200 | 63 | 32 |
TYP PORTU OLEJOWEGO Wymiar
Przemieszczenie | PORTY NA STRONACH OPPOSITE | PORTS AT REAR | (UNC) |
B1 | B8 | B9 | B18 | B19 | B20 | B1 | B8 | B9 | B18 | B19 | B20 | A7 | A8 |
18 | 195 | 145 | 63 | 109 | 40 | 130 | | | | | | | M10 (3 / 8-16UNC) | M10 (3 / 8-16UNC) |
28 | 206 | 164 | 80 | 119 | 40 | 140 | 225 | 170 | 45 | 73 | 43 | 209 | M10 (7 / 16-14UNC) | M10 (3 / 8-16UNC) |
45 | 224 | 184 | 90 | 129 | 40 | 155 | 244 | 189 | 50 | 81,5 | 40 | 228 | M12 (1 / 2-13UNC) | M10 (3 / 8-16UNC) |
71 | 259 | 217 | 104 | 143 | 40 | 183 | 278 | 223 | 58 | 91,5 | 40 | 262 | M12 (1 / 2-13UNC) | M10 (3 / 8-16UNC) |
100 | 329 | 275 | 100 | 148 | 40 | 250 | 344 | 288 | 55 | 99 | 40 | 327 | M12 (1 / 2-13UNC) | M14 (1 / 2-13UNC) |
140 | 337,5 | 275 | 110 | 183 | 27 | 222 | 379 | 293 | 60 | 140 | 27 | 353 | M12 (1 / 2-13UNC) | M14 (1 / 2-13UNC) |
Uniwersalny rozmiar
CC | B4 | B5 | B6 | B11 | B12 | B13 | B14 | B15 | B16 | B17 | X | b | S |
18 | 43 | 83 | 11.5 | 67 | 66 | 152 | 26.2 | 52.4 | 22.2 | 47.6 | 7 / 16-20UNF | 3/4 " | 1 " |
28 | 40 | 90 | 13 | 74 | 75 | 164 | 30,2 | 58,7 | 22.2 | 47.6 | 7 / 16-20UNF | 3/4 " | 11/4 " |
45 | 45 | 96 | 13 | 83 | 81 | 184 | 35,7 | 69,9 | 26.2 | 52.4 | 7 / 16-20UNF | 1 " | 11/2 " |
71 | 53 | 115 | 17 | 98 | 92 | 210 | 42,9 | 77,8 | 30,2 | 58,7 | 7 / 16-20UNF | 1 " | 2 " |
100 | 95 | 175 | 20 | 106 | 95 | 236 | 50,8 | 88,9 | 31.8 | 66,7 | 7 / 16-20UNF | 11/4 " | 21/2 " |
140 | 78 | 173 | 21 | 118,5 | 108 | 262 | 50,8 | 88,9 | 31.8 | 66,7 | M14 × 1,5 | 11/4 " | 21/2 " |
