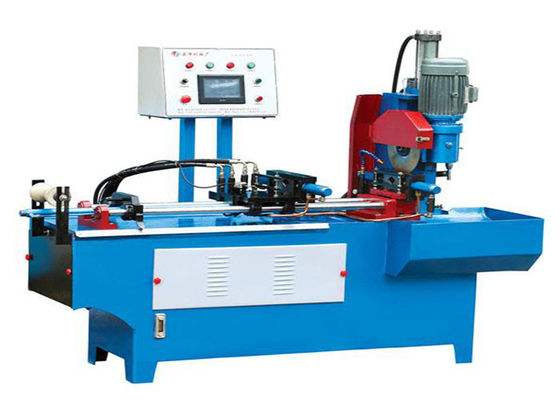

High Speed Metal Tube Cutting Machine

High Speed Metal Tube Cutting Machine
High Speed Metal Tube Cutting Machine High Speed Metal Tube Cutting Machine High Speed Metal Tube Cutting Machine High Speed Metal Tube Cutting Machine

Duży Obraz :  High Speed Metal Tube Cutting Machine

Szczegóły Produktu:
Place of Origin: Jiangsu China
Nazwa handlowa: Hengyang
Orzecznictwo: ISO9001-2000
Model Number: MC350D
Zapłata:
Minimum Order Quantity: 1
Packaging Details: According to customers' requests
Delivery Time: 60days
Payment Terms: 30%advanced payment by TT, 70% before shipment
Supply Ability: 20 per month
Szczegółowy opis produktu
High Light:

CNC Cutting machine

,

cutting saw machine

Maszyna do cięcia rur metalowych o dużej prędkości, CNC półautomatyczna maszyna do cięcia

Szybkie szczegóły

Stan: Nowy Miejsce produkcji: Jiangsu China

Numer modelu: MC350D Typ maszyny: Maszyna do cięcia rur i rur

Surowiec: Zasilanie: hydrauliczne

Certyfikacja: CE & ISO System chłodzenia: chłodzenie wodą

Przegląd maszyn:

Maszyna do cięcia okrągłego blachy MC350D, oparta na wprowadzeniu zagranicznych zaawansowanych technologii, innowacyjnych i rozwijających hydrauliczną maszynę do cięcia, wydajność ich produktów osiąga poziom zaawansowany, piłowanie różnych kształtów przekrojów to zwykła stal, stal nierdzewna, miedź, aluminium i inne Profile metalowe, szczególnie cięcie różnych rurek jest idealne. Maszyna wykorzystuje sterowanie hydrauliczne, podczas piłowania bez sztucznego karmienia, rozładowania, jego mocowanie, zwolnienie, podawanie, automatyczne opuszczanie, sterowanie hydrauliczne, dokładność obróbki, wysoka sprawność, nadająca się do długotrwałej pracy ciągłej.

Ilość cięcia:

Maszyna jest wyposażona w wycięcie liczników (na głównym panelu sterowania), Planowana liczba elementów licznika wejściowego do cięcia, Rzeczywista wielkość cięcia zostanie wyświetlona na małym ekranie licznika, gdy faktyczna liczba cięć jest zgodna z ustawieniami wstępnymi Numer, maszyna automatycznie przestanie działać, cięcie licznika rzeczywistego jest automatycznie kasowane do zera.

Techniczne parametry

1 Silnik tnący

YD112M-4/2 3,3 / 4,0kw

2 Napięcie

380V 50HZ (linia kontrolna 110V50HZ)

3 Silnik pompy wodnej

40W

4 Stosowana piła

Ф≤400 Bore Ф32 Otwór na szpilkę 2-Ф11 × 63

5 Ciśnienie robocze

5.5MPa

6 Otwieranie zacisku

140 mm

7 Silnik pompy oleju

Y90L-4 1.5Kw

8 Pompa łopatkowa

VPV1-20-55

Konfiguracja Wprowadzenie:

Elektroniczne części sterujące: FR.L i zawór elektromagnetyczny są importowane z Air TAC Taiwan, zawór: Tajwan importowany hydraulicznie Asada;

Stycznik AC: Korei Południowej importowane Shilin, przycisk Stop i przycisk Start: Tajwan Tiandi, inne akcesoria elektryczne: Chint.

Kolej: Tajwan Shangyin.

Instalacja i uruchamianie

1, Maszyna musi być umieszczona na równym podłożu, cztery nóżki za pomocą śrub, aby ją zabezpieczyć.

2, Linia została zmontowana wewnątrz debugowania maszyny, a podłączona jest moc (380V 50Hz, trójfazowy, 4-prądowy), podczas gdy maszyna musi być uziemiona w celu zapewnienia bezpieczeństwa.

3, Potwierdzić sterowanie: włącza się światła, a następnie włącza przełącznik biegunowy (ustawiony w pozycji "1" lub "2"), a następnie nacisnąć kierunek obrotów silnika w zależności od kierunku obrotów wrzeciona i strzałki osadzenia , Jeśli odwrócisz swap dowolną fazę fazy dwufazowej

Instrukcja obsługi

1. Instalacja piły

W zależności od wielkości materiału przeznaczonego do cięcia należy wybrać odpowiednią grubość, średnicę i liczbę zębów. Po wybraniu tarczy piły zgodnie z poniższymi krokami, aby zainstalować maszynę

(1) Przełącznik zasilania jest ustawiony na WYŁ.

(2) Otwórz pokrywę zabezpieczającą.

(3) Zdejmij pokrywę noża i kołnierz wrzeciona oraz pokrywę ostrzami noża czystą ściereczką nie pozostawiając piasku ani żelaza.

(4) Zamontowany na ostrzu, z przodu zęby przedniej pokrywy w tym samym kierunku z nożem, założyć nóż na pokrywę, dokręcić śruby, przed całkowitym zablokowaniem ostrza, aby pociągnąć nóż w kierunku przeciwnym, tak aby kołek Przykryć pokrywą ściśle nacisnąć nacisk na otwór kołka ostrza, a następnie dokręcić mocno śruby.

(5) Osłonę szyn ochronnych pilota, całkowitą instalację ostrza. Aby usunąć powyższe kroki.

2. Regulacja głębokości skoku podawania

Ustawić nakrętkę krańcową, a następnie obrócić zaworem kontrolnym zamkniętą kropkę (w kierunku przeciwnym do ruchu wskazówek zegara) tak, aby obciążenie powoli opuścić głowicę, aż ostrza można wyciąć przedmiot obrabiany, aby nakręcić nakrętkę regulacji ostrza od obrabianego przedmiotu około 10 mm.

3.Szybkość ostrza łopatki:

Ogólnie łagodna stalowa metalowa prędkość wybrana; Pręty stałe, stal nierdzewna i inne opcjonalne niskie. (Uwaga: po obróbce cieplnej materiałów lub twardości stali HRC13 więcej, jest niedostateczna szybkostrzelna pilarka do piły, w przeciwnym razie skraca żywotność ostrza).

4. Główne zaciski i dopasowanie zacisków zasilania (patrz rysunek szkicu i instrukcje sterowania panelem)

(1) Zasady dostosowania:

A, możesz naprawdę zaciąć obrabiany przedmiot.

B, zapewnia płynne podawanie, a nie twarde przeciąganie lub zablokowanie, nie wpływa na tolerancję długości po cięciu gotowych elementów.

(2) Etapy dostosowania:

A, Spróbuj otworzyć zacisk podstawowy, zacisk jest otwierany w celu zasilania.

B, ręcznie obsługiwać główny panel sterowania będzie wyposażony w stację zasilania z przodu głównego zacisku.

C, Zamocuj obrabiany przedmiot w środku.

D, obrót kółka ręcznego dociśnij przedmiot obrabiany do głównego folderu, kółko ręczne, a następnie odwijaj 3-4mm.

E, Przekręć pokrętło do funkcji ręcznej na głównej płycie głównej, aby sprawdzić, czy zbiornik paliwa do głównego folderu nie zaciska przedmiot, przecina środek w żaden sposób niebezpieczeństwem i uszkodzi obrót przedmiotu obrabianego ostrza.

F, po ustawieniu głównego zacisku, dopasuj zaciski podawania, metodę regulacji, aby dopasować główny folder dokładnie taki sam, ale zwróć uwagę na to, że oprócz regulowanego koła ręcznego, tym więcej można wyregulować bloczki mocujące dookoła. Ale kleszcze kleszcze do tego samego folderu muszą być proste z Panem.

G, Po ręcznej regulacji pokrętła, aby zwolnić główny folder. Zostanie wysłany do zacisku klamerki zaciskowej do zaciskania przedmiotu obrabianego, aby wcisnąć przycisk ręcznego podawania, natychmiast wycofuje się stację zasilającą. W tym momencie zauważa się, że materiał (obrabiany przedmiot) jest głównym zderzakiem, oznacza to, że w linii nie ma dobrych melodii, należy ponownie wyregulować. Jeśli oznacza to materiał przed i po dostarczeniu gładkiej korekty został zakończony.

5. Regulacja prędkości posuwu

Z tyłu głowicy podajnika znajduje się zawór regulacji przepływu, obracając pokrętło, aby ustawić rękojeść prędkości posuwu. Dostosowanie prędkości posuwu w zależności od doświadczenia, nie za szybko i załamanie zanieczyszczeń powodowanych ząbkowanymi zębami, ale także zbyt mało i wolno i tępych brzeszczotów. Na przykład amputowane łukowe pręty o średnicy 25 mm przez około 2-8 sekund, według Lee może być ząbkowane lub ostrze.

6. Dostosowanie długości cięcia (długość każdej podajnika)

Podawaniem wartości referencyjnej maszyny jest długość stacji podawania następnym krokiem jest dostosowanie skali:

(1) Stacje do karmienia przeniosą się na czoło;

(2) Po karmieniu śruby pozycjonującej;

(3) Z ręcznym blokiem transmisji i wskaźnik zatrzymuje się wizualnie obok wielkości skali;

(4) Po znalezieniu długości nastawionej wartości, zablokować zatyczkę;

(5) Po przednim i tylnym korek korka i bufory mogą precyzyjnie dostroić połączone przetwarzanie paszy, aby ułatwić niewielki rozmiar (po karmieniu, aby ograniczyć pręt buforowy, zwykle prasowane w 13-15mm jest właściwe. W przeciwnym razie bufor nie może przynieść efektów lub łatwo psować się)

(6) I jako długość mniejszą niż pasza, wybierz drugi lub trzeci kanał, tzn. Długość lub × 3 x 2 razy.

7. Pierwszy nóż (spłukiwanie)

Po zakończeniu powyższych kroków dostosuj korpus paszowy do przodu. Główny panel sterujący wybierze automatyczne położenie, cięcie materiału w taki sposób, aby materiał znajdował się na środku głowicy zaciskowej, wyciągnął ostrze o około 15 mm (główne dwustronne szczęki zaciskające), a następnie nacisnąć przycisk na płycie głównej Panel sterowania, maszyna, która jest półautomatycznie rozpoczęta w piłowaniu. (Uwaga: jeśli jest cokolwiek gładkie lub nietypowe, inne dźwięki, szybko naciśnij główny panel sterowania hydraulicznego przycisku zatrzymania awaryjnego, maszyna natychmiast zatrzyma głowicę działania z powrotem do górnego końca przedmiotu, tak mocno zaciska się, aby zapobiec. Szorstki przedmiot i przedmiot obrabiany jest niebezpieczny.)

8. Automatyczne obcinanie koła

Po pierwszych 7 krokach płynnie, zgodnie z głównym panelem sterowania, przycisk automatyczny, urządzenie, które rozpoczęło karmienie → → → piłowanie piły itp., Automatyczne cykle pracy. Podczas automatycznego wykonywania czynności należy zwrócić uwagę na przekręcenie pokrętła panelu sterowania w pozycji 15 na pozycję "uruchomienie", tak aby podczas obchodzenia się z materiałem przedmiotu obrabianego w celu wysłania ogranicznika zbliżeniowego wykrycia braku artefaktów i automatycznego wyłączenia. Ostatnia wygrana po zatrzymaniu materiału, ponowne wykonanie prac nad nowymi 8 krokami, automatyczne cięcie cykli.

9. Ilość cięcia:

Maszyna jest wyposażona w wycięcie liczników (na głównym panelu sterowania), Planowana liczba elementów licznika wejściowego do cięcia, Rzeczywista wielkość cięcia zostanie wyświetlona na małym ekranie licznika, gdy faktyczna liczba cięć jest zgodna z ustawieniami wstępnymi Numer, maszyna automatycznie przestanie działać, cięcie licznika rzeczywistego jest automatycznie kasowane do zera.
