Szczegóły Produktu:
Zapłata:
|
typu: | Kotwica Wiertnica Rig Jet Groutingg | Modelu: | 135D |
---|---|---|---|
Średnica dziury: | 150 ~ 250 mm | Głębokość otworu: | 140 ~ 100m |
Średnica pręta: | 73/89/102/114 MM | Kąt otworu: | 0 ~ 90 ° |
Waga: | 6000 kg | rozmiar: | 5400X2100x 2000 mm |
High Light: | Wiertnica hydrauliczna,wiertnice rdzeniowe |

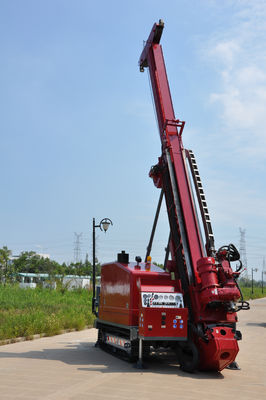

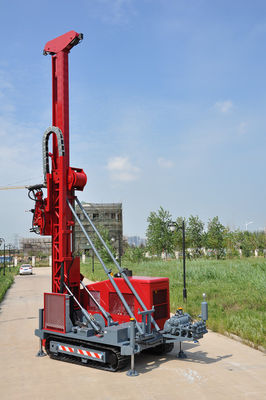

0 ~ 90 ° Hydraulic Crawler Deep Foundation Pit Anchor Wiertnica
Anchor Drilling Rig to wysoce wydajna wiertnica przeznaczona głównie do kotwienia, gradingu strumieniowego i odwadniania, ta seria wiertnicza to wszystko -hydrauliczne wiertarki zgodne z wymaganiami metra, wysokiego budynku, lotniska i innego głębokiego dołu fundamentowego.
Główne cechy:
1. Nadaje się do następującej konstrukcji procesu.
1.1 kotwienie nadaje się do wiercenia, wiercenia i wiercenia rur wiertniczych.
1.2 spray wirowy może być odpowiedni do pojedynczego ciężaru, podwójnego, potrójnego strumienia wirowego itp., Z różnymi modułami do pojedynczego ciężaru, podwójnym, potrójnym wirowaniem, natryskiem i natryskiem.
2, moment obrotowy i prędkość obrotowa może być zgodnie z faktyczną potrzebą przeprowadzenia rozsądnej aranżacji, harmonogram z wyprzedzeniem wynosi 3,4 metra, 3 metry rury wiertniczej, obudowa może być wierceniem złożonym, może zgodnie z inną konfiguracją formowania odpowiedni wirnik momentu obrotowego, poprawić zdolność adaptacji platformy.

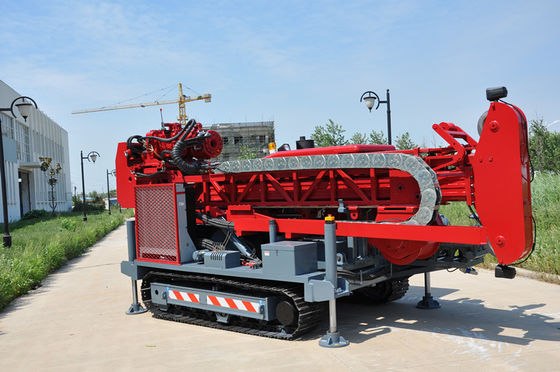

3. Wyposażony w podwozie gąsienicowe, platformę o wysokiej rotacji, cylinder z olejem nóg o dużej średnicy, ramę przesuwną o długości 0,9 metra i urządzenie wspomagające otwór, co sprawia, że przesuwanie i pozycjonowanie wiertnicy jest wyjątkowo wygodne, a wiercenie jest stabilne i niezawodne.
4. Wyposażone w szeklę mocującą, która umożliwia załadunek i rozładunek rury wiertniczej i obudowy, pracochłonność, niska wydajność i wysoka wydajność.
5. Opracowane odpowiednie narzędzia wiertnicze, które mogą spełniać proces budowy:
5.1 wiercenie trójskrzydłowe, żużel szlamowy, odpowiedni do szybkiego wiercenia w warstwie gleby i warstwie piasku.
5.2 wiercenie wiertła udarowo-pneumatycznego, żużel wylotowy. Odpowiedni do budowy warstw skalnych i połamanych warstw.
5.3 wiercenie hydrauliczne młotkowe z otworem na dole, wyładowanie mułu. Jest odpowiednie do budowy ciężkiej wody, takiej jak warstwa krusząca i warstwa piasku.
5.4 wiercenie obudowy.
5.5 wiercenie rur wiertniczych i wierteł obudowy.
Szereg zastosowań:
Mikroporowate paliwo opadowe fundamentalne, otwory geotermalne (studnia), badania, kontakt statyczny (kontakt statyczny 5T), kontakt dynamiczny, itp.
Model | 135D | 150D | 200D |
Średnica otworu (mm) | Φ 150 ~ Φ 250 | Φ 150 ~ Φ 250 | Φ 150 ~ Φ 250 |
Głębokość otworu (m) | 100-140 | 130-170 | 180-220 |
Średnica pręta (mm) | Φ73 lub Φ89 | Φ73lub Φ89 | Φ73lub Φ89 |
Kąt wiercenia (°) | 0-90 | 0-90 | 0-90 |
Prędkość obrotowa (r / min) | 10/20/25/40/50 / 60/70/100/120/140 | 10/20/30/35/40/60 / 65/70/85/130/170 | 40/45/80/85 / 90/170 |
Moment obrotowy (Nm) | 6800 | 7500 | 10000 |
Skok (mm) | 3400 | 3400 | 3400 |
Skok posuwu (mm) | 65 | 70 | 78 |
Prędkość podnoszenia (m / min) | 0 ~ 1,4, / 7/18/26 | 0 ~ 5, / 7/23/30 | 0 ~ 1.4 regulowany / 16/18 |
Ciśnienie (KN) | 33 | 36 | 40 |
Prędkość tłoczenia (m / min) | 0 ~ 2,8, / 14/36/80 | 0 ~ 10, / 14/46/59 | 0 ~ 2.8 regulowany / 32/35 |
Moc wejściowa (KW) | 55 + 18,5 + 2,2 | 55 + 18,5 | 55 + 30 + 2,2 |
Waga (kg) | 6000 | 6000 | 9200 |

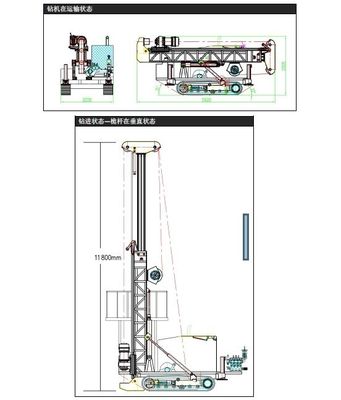

Demensja transportu (dł. × szer. × wys. Mm) | 5400 × 2100 × 2000 | 5400 × 2100 × 2000 | 6350 × 2100 × 2250 |
